恒流高压直流电源
力强环保

详细信息:高压静电除尘器电源-恒流高压直流电源

相关专利:ZL2019213664812

相关链接高压静电式废气治理设备定型机油烟治理-高压静电

恒流高压直流电源

一、高压静电除尘器电源-恒流高压直流电源简介

恒流高压直流电源简称“高压恒流源”,其控制原理是一种“电流源”,主控量是“电流”,即电源输出电流的大小与负载的大小无关。该电源应用于电除尘器系统(高压静电式油烟净化设备、高压静电式废气治理设备),与“电压源”相比具备以下优点:

其一,高压恒流源在静电式净化器上的供电特性呈“正反馈”关系,即电源输出电功率大小与静电式净化器所需电功率大小成正比。当静电式净化器内颗粒物、油烟浓度变大时,要保持净化效率不变则需要高压恒流源同步增大输出功率,由于恒流源输出电流恒定,则输出电压同步升高。高压恒流源的这种“正反馈”供电特性,使其适应工况能力强,运行稳定,且能长期保持较高净化效率。

其二,高压恒流源输出波形无畸变(采用L-C回路实现由电压源到电流源的变换)的特性能提高静电式净化器的运行电压、电流水平,并提高除尘器的工作效率。静电式净化器的机械特性(极间距、极线形式、极板形式等)在设备完工后基本恒定不变,因此其击穿电压(峰值电压)也基本恒定,在同样的峰值电压下,输出波形无畸变的电源其工作电压(平均电压)要高于波形有畸变的电源。

其三,由于高压恒流源输出电流的大小与负载的大小无关,故能承受瞬态、稳态的短路情况,且采用模块式并联结构,其可靠性更高,操作维修简单方便。

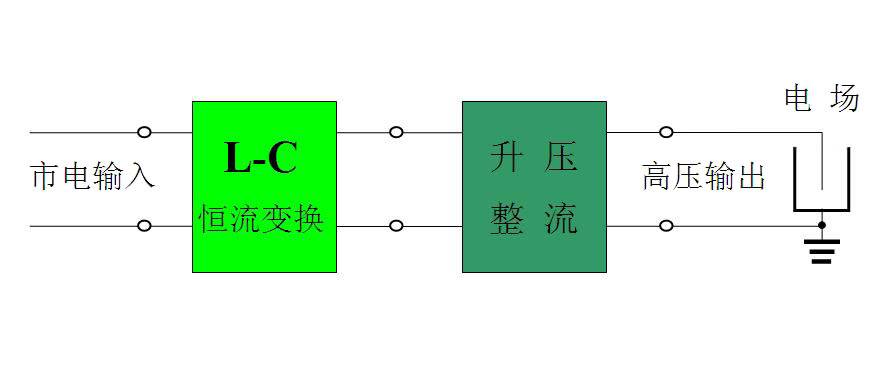

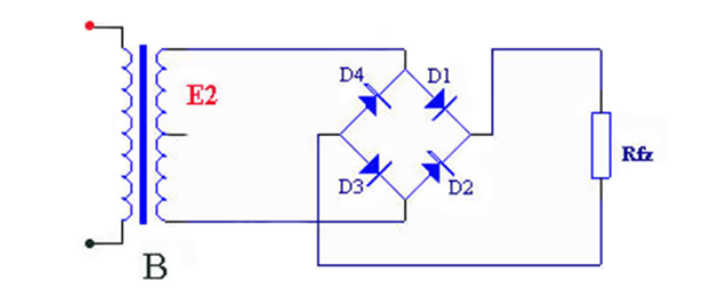

↑ L-C原理图 ↑ 桥式整流原理图

二、恒流高压直流电源规格参数

力强LQDY系列恒流高压直流由升压变压器、高压整流器、电控系统(电控柜)组成,配套应用于高压静电式油烟净化设备(电除尘器),为通过净化设备的烟尘(油烟、水雾)荷电和收集提供电场和电流。额定工作电压DC60kV,电流100mA/150mA/200mA/250mA/300mA/400mA/500mA,可根据设计要求制作更大输出电流及DC72kV电源。

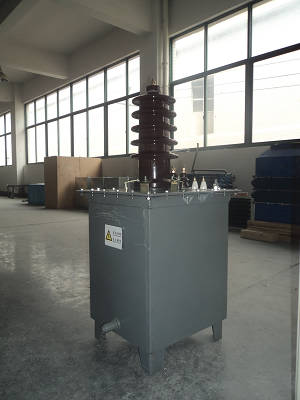

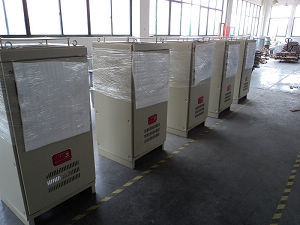

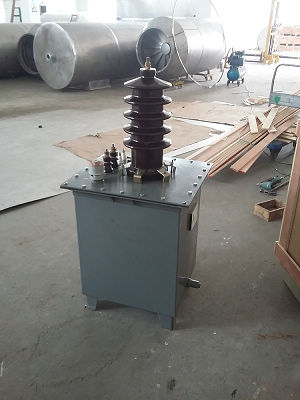

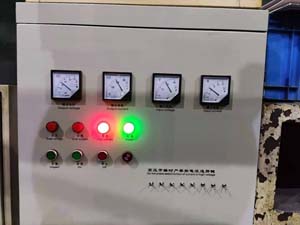

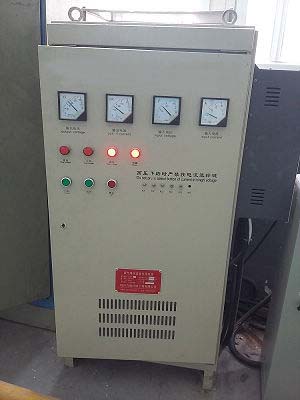

↑ 静电式油烟净化设备说明书 ↑ 电源控制柜 ↑ 高压发生器

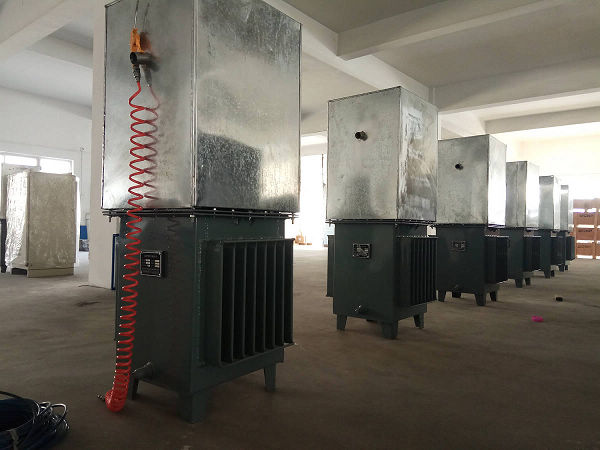

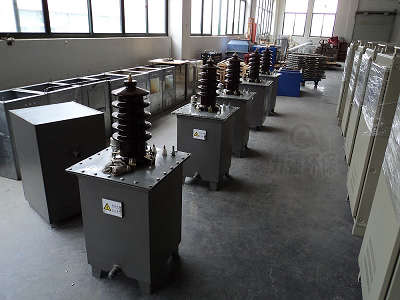

三、恒流高压直流电源图片展示
