喷淋塔

产品类别:环保设备及工程

发布日期:2017-07-30

发布作者:杭州力强环境工程有限公司

产品信息

   喷淋塔



一、喷淋塔应用



    喷淋塔广泛应用于纺织、化工、电子、食品、电镀、冶金、机械制造等行业工艺排放的酸、碱废气及含尘尾气的净化处理。喷淋塔的材质可根据运行工况合理选用碳钢、不锈钢或PP材料。不锈钢喷淋塔特别适宜于处理高温、高湿、易燃、易爆的含尘气体。



二、喷淋塔结构



    喷淋塔由塔体、填料、液体分布器、气水分离器、喷淋系统、循环水泵、循环水箱、进风口、出风口、观测孔、检修孔、加药及电控系统组成。



    填料塔底部装有填料支承板,填料以乱堆方式放置在支承板上。喷淋液从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。塔内顶部设有气水分离器,如丝沫除雾器、旋流板除雾器。喷淋液循环使用,喷淋液蒸发消耗时,位于塔底的循环水箱设有喷淋液补充装置。

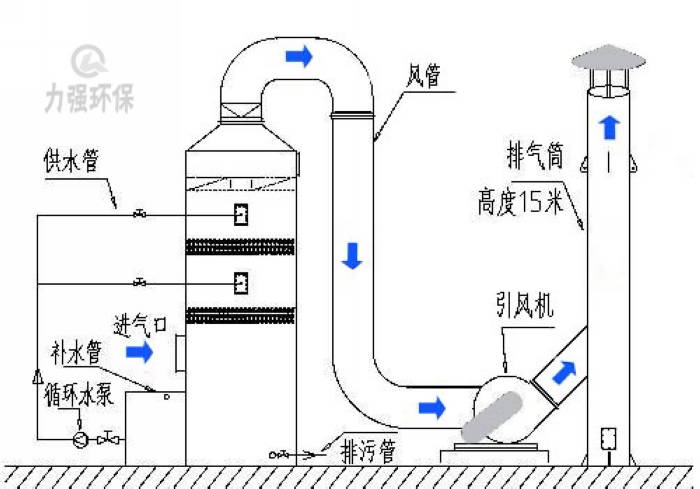

三、喷淋塔结构示意图

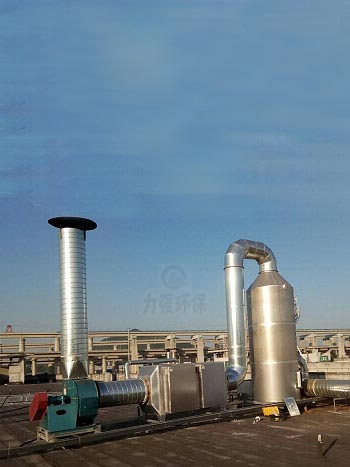

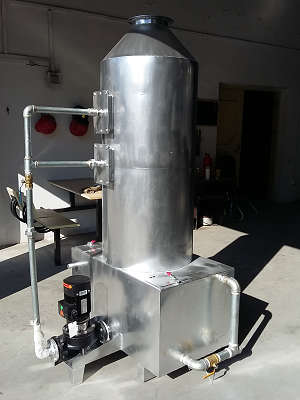

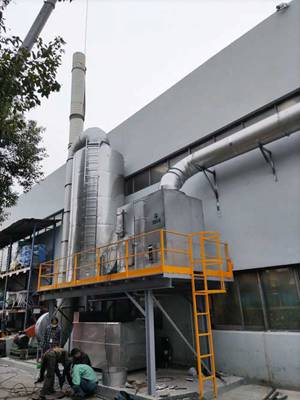

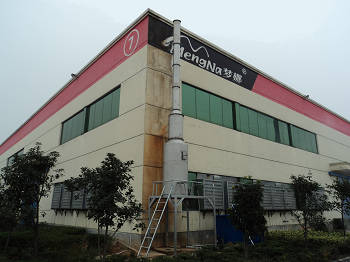

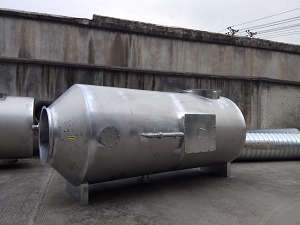

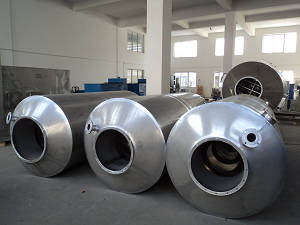

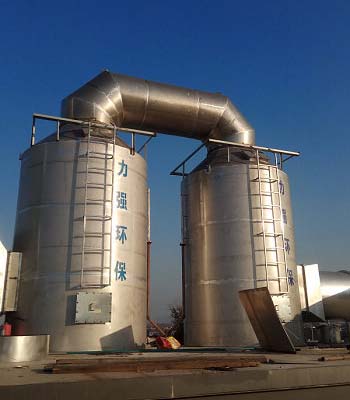

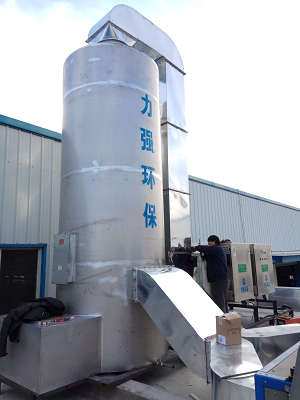

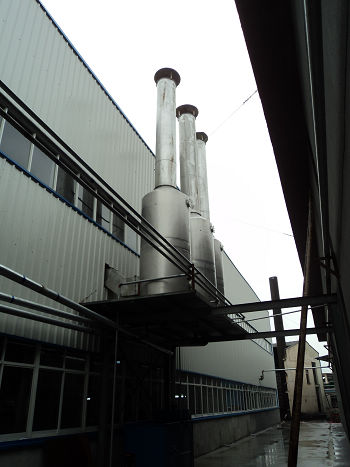

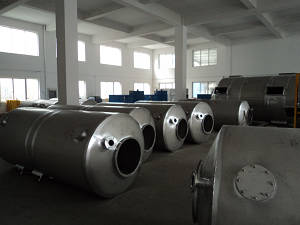

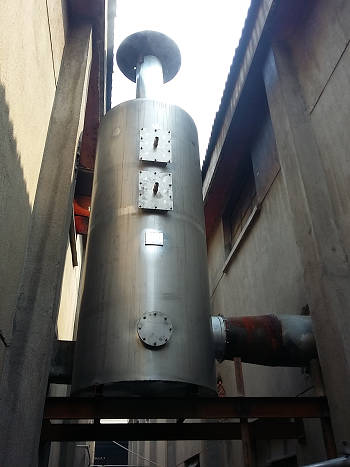

四、喷淋塔实物及运行图
