定型机废气治理—喷淋

产品类别:环保设备及工程

发布日期:2009-10-10

发布作者:杭州力强环境工程有限公司

产品信息

定型机(烘干机)废气治理



  一、综 述

   纺织印染业定型机废气净化项目是一项多收益工程,项目实施后在提高社区环境质量、改善车间工作环境等方面可产生长远的社会效益。同时通过废气治理工程的实施,可以回收烟气中的废油,产生一定的经济效益。



  二、废气成分及危害

   定型机是纺织印染后整理的关键设备。在织物热定型过程中温度较高,因此定型机烘箱中产生大量的高温气体,高温气体中含有有机油分、染料、染料助剂、润滑油、纤维类颗粒物(每台定型机排放约150-250mg/m3)等污染物质。其主要成分为醛、酮、烃、脂肪酸、醇、酯、内酯、杂环化合物、芳香族化合物。



   定型机工作时挥发出来的油雾废气(每台定型机排放约40-80mg/m3)吸入人体可以直接损害呼吸道粘膜,对人体呼吸道和肺部有一定的刺激作用,降低人体免疫功能,使人出现呛咳、胸闷、气短症状,气道收缩,呼吸阻力增加。油雾挥发在大气中不易溶于水,不会随着雨水降落到地面,而将漂浮在空中,形成长期的污染源。同时油雾挥发在大气中的分子团可吸入颗粒物成分很复杂,并具有较强的吸附能力,是多种污染物的“载体”和“催化剂”,有时能成为多种污染物的集合体,它与其他可挥发性有机物一道,是空气中光化学反应(污染)的源头。



   三、 治理标准

   ⊙2006年浙江省绍兴市的“染整行动”为国内印染定型机废气净化提供了借鉴的案例,绍兴市对印染定型机废气净化设备的要求标准:定型机废气净化设备安装后,废气收集率应达到90%以上,总颗粒物的去除率应达到80%,油烟去除率应达到75%,对净化处理后的废水和废油有二次污染的防治措施,废油要能够回收利用,要节能、无二次污染。



   ⊙2013年,绍兴县率先对定型机废气治理再次提高要求,并发布《印染行业定型机废气排放限量》地方标准,该标准已于2013年5月1日正式实施。标准规定:印染行业定型机废气最高允许排放颗粒物浓度不超30mg/m3,油烟浓度不超40mg/m3。



   ⊙2015年浙江省全国率先发布地方标准《纺织染整工业大气污染物排放标准》(DB33/962-2015)并于同年4月1日实施,标准要求:纺织染整工业生产设施废气排放最高允许排放颗粒物浓度不超20mg/m3,染整油烟排放浓度不超30mg/m3。

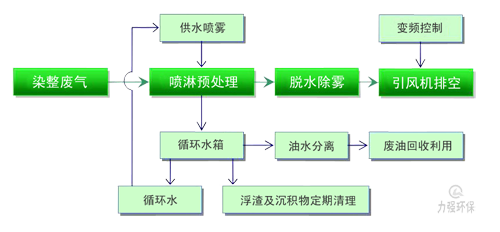

    四、 治理工艺

   定型机废气净化工艺常见有喷淋处理和静电式处理。静电式处理工艺因难以解决废气过滤及有效防止设备着火的难点,且造价和运行维护成本较高,尚未被市场普遍接受。



   喷淋处理工艺因其运行维护方便,造价及维护成本低,不但能有效治理印染废气,还能回收废油产生经济效益。目前,喷淋处理工艺在印染业定型机废气净化工程中已经得到普遍推广和应用。





  五、 LQDF系列废气净化装置

LQDF系列废气净化器工作原理: 定型机产生的高温废气进入废气净化器,在导流区经缓流、均流、扩散后进入净化喷淋区,烟气在喷淋区与高压水雾紊流接触,废气中的有害气体、纤维、尘、油雾被水雾捕集后经净化器底部排水口流入油水分离水箱中。经喷淋净化、降温后的气体由喷淋区进入脱水去雾区,脱水后的洁净气体由净化器顶部通过排风管道排入大气。

LQDS系列油水分离水箱工作原理:捕集到有害气体、纤维、尘、油雾的循环水(污水)由净化器底部排水口汇入回水总管,靠水位落差流入油水分离水箱。污水经两级过滤后,其中的中长纤维和较大体积的杂质被滤除。细碎纤维、尘在自然沉降作用下积聚于箱底。细小油珠则依靠自身浮力上浮到水面聚成浮油层,浮油积聚到油槽后经排油管排入预置的油桶内。经沉淀、浮油后的水(洁净水)再通过循环水泵供入净化器循环利用。油水分离水箱顶部的敞开式结构有利于循环水充分降温。


   六、 系统优点

   a、充分利用原有排风机的富余风压,通常无需加装引风机,不增加电能损耗;

   b、有效保护定型机排烟管道,消除火灾隐患(净化系统运行后兼有灭火功能);

   c、烟气充分降温,有效回收废油产生经济效益;

   d、循环用水,仅需少量补水(蒸发消耗)。



   七、 投资收益

   治理效果: 油剂回收率80%以上,颗粒物去除率80%以上,废气收集率90%以上,废油能够有效回收,排气筒偶有水蒸气排放,没有蓝烟现象。

   材料及造价: LQDF系列净化器采用全不锈钢材料,有效解决腐蚀问题,延长设备使用寿命。



  八、产品主要参数

型号规格

LQDF-08Z

LQDF-10Z

LQDF-12Z

LQDF-16Z

LQDF-20Z

外形参考尺寸mm

φ800*H2520

φ1000*H3140

φ1200*H3140

φ1600*H3760

/

废气处理量m³

5000

7000

10000

15000

/

废气进出方式

下进上出

下进上出

下进上出

下进上出

/

废气进出口径mm

φ400

φ500

φ600

φ800

/

设备重量kg

180

250

290

380

/

主体材质

不锈钢

不锈钢

不锈钢

不锈钢

/

型号规格

LQDF-08C

LQDF-10C

LQDF-12C

LQDF-16C

LQDF-20C

外形参考尺寸mm

φ800*H2810

φ1000*H2810

φ1200*H2810

φ1600*H3430

φ2000*H4500

废气处理量m³

5000

7000

10000

15000

22000

废气进出方式

侧进上出

侧进上出

侧进上出

侧进上出

侧进上出

废气进出口径mm

φ400

φ500

φ600

φ800

φ800

设备重量kg

130

200

240

330

600

主体材质

不锈钢

不锈钢

不锈钢

不锈钢

不锈钢

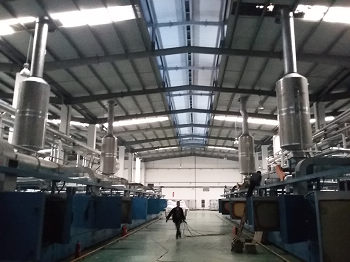

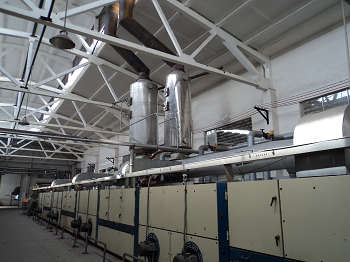

   九、 运行案例
